VENTAJAS DEL PRODUCTO
• Conector de reparación tipo pigtail — solución rápida sin reemplazar el arnés completo del vehículo

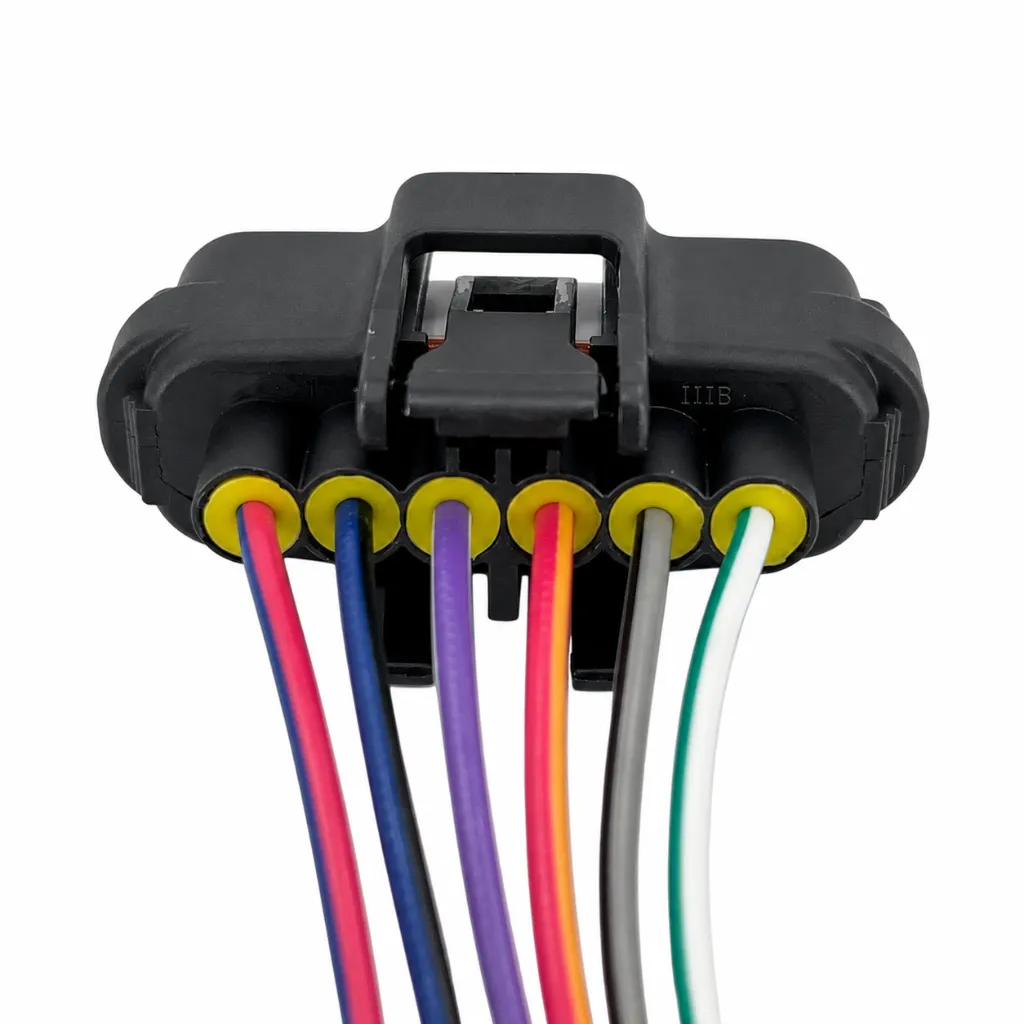

• 6 terminales sellados individualmente con juntas de silicón amarillas — impermeabilidad comprobada para el compartimiento del motor
• Carcasa en PBT de alta resistencia térmica — no se deforma ni fragiliza con el calor del motor
• Retenedor secundario TPA blanco — seguro de fijación doble para ambiente vibratorio

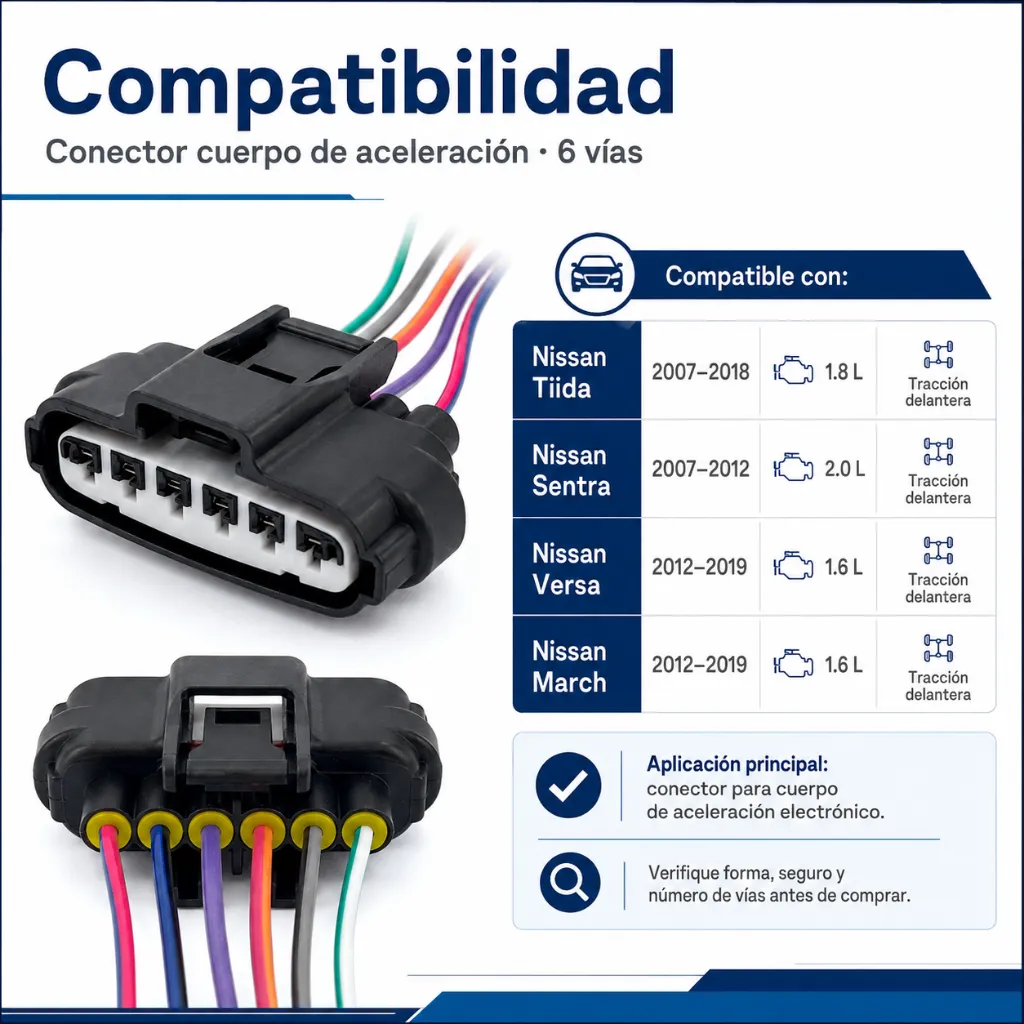

• Familia de terminal Yazaki 090II (2.3 mm) — compatibilidad exacta con el conector del cuerpo de aceleración
• Rango de operación: −40 °C a 120 °C — diseñado para condiciones extremas de motor
• Corriente de contacto: hasta 10 A — capacidad suficiente para señales TPS y actuador ETC
FUNCIÓN DEL CUERPO DE ACELERACIÓN ELECTRÓNICO

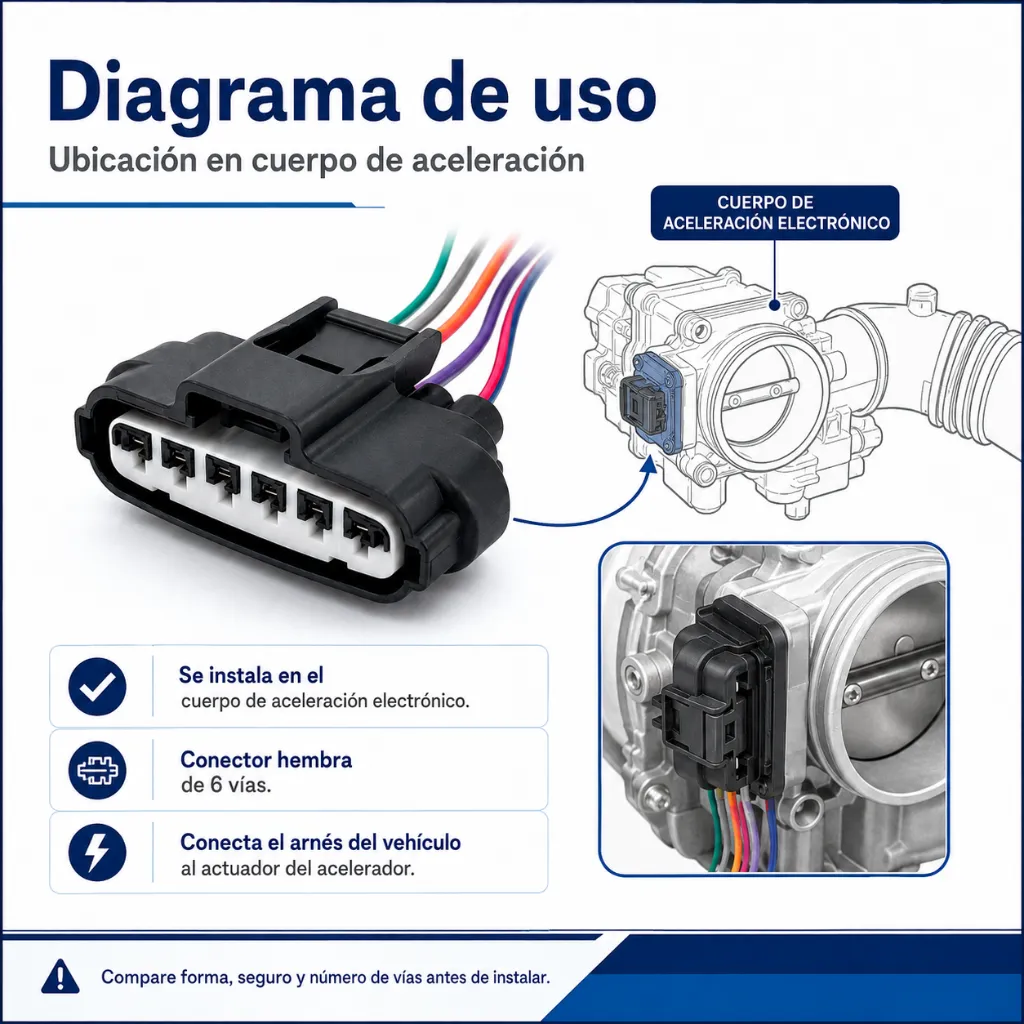

El cuerpo de aceleración electrónico (ETC / Electronic Throttle Control) controla la apertura de la mariposa de admisión sin vínculo mecánico con el pedal del acelerador. Los 6 cables del conector corresponden al motor del actuador (2 cables: positivo y negativo), al Sensor de Posición 1 — TPS1 (2 cables: referencia y señal) y al Sensor de Posición 2 — TPS2 (2 cables: referencia y señal). La ECM compara ambas señales en tiempo real para controlar el ralentí, la respuesta al acelerador y los modos de seguridad del motor.
SÍNTOMAS DE FALLA QUE INDICAN REEMPLAZAR EL CONECTOR
• Código de falla P2135 (correlación TPS 1/2), P2101 (actuador ETC) o P2119
• Aceleración irregular, cortada o sin respuesta al pisar el pedal
• Motor que se apaga solo al desacelerar (ralentí perdido)
• Luz de Check Engine activada con señales intermitentes
• Ralentí inestable o aceleración lenta desde arranque en frío
• Conector físicamente quemado, quebrado, oxidado o con seguro roto
USOS HABITUALES DEL PIGTAIL DE REPARACIÓN
• Terminales sulfatadas o con corrosión por humedad o refrigerante derramado
• Cable cortado o con aislamiento dañado por calor excesivo
• Palanca de seguro rota o plástico recalentado
• Corto circuito que quemó el conector original del arnés
AVISO TÉCNICO IMPORTANTE
Los colores de los cables del arnés aftermarket pueden diferir de los del arnés original. No utilice el color de los cables como referencia de instalación. Copie el orden de las terminales vía por vía del conector original antes de retirar el arnés dañado, o consulte el diagrama eléctrico del vehículo correspondiente.
Las referencias de compatibilidad (7283-1968-30, 24008-9DK4A, 1453907) se incluyen únicamente para identificar la aplicación de este producto. Este producto es una refacción aftermarket de calidad. No es una pieza original del fabricante del vehículo.
